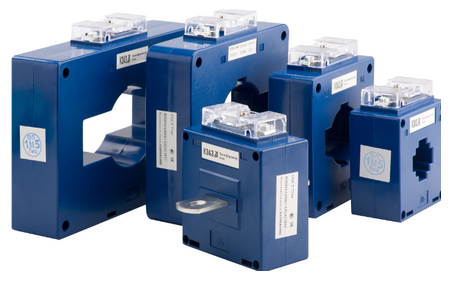

трансформатор тока

Трансформатором называют электромагнитное устройство, предназначенное для преобразования 2 параметров электрической энергии — напряжения или тока. Существует 2 вида прибора. ТТ — это трансформатор тока, а ТН — трансформатор напряжения. Все они функционируют по принципу электромагнитной взаимной индукции.

• Трансформаторы тока бывают:
• лабораторные;
• защитные;
• и измерительные.

Функция ТТ — с помощью гальванического разделения цепи превратить первичный ток во вторичный, который отличается меньшей величиной. Устройства предназначены для измерения силы тока в случаях, когда сделать это непосредственно не получается. К ним можно подключить амперметр. Измерительные трансформаторы тока обязательны в контроле потребления электрической энергии и необходимы для работы счетчиков.

Классифицируют ТТ не только по функциональности. Они бывают среднего или низкого напряжения, для постоянного или переменного тока, многодиапазонные или однодиапазонные. По диэлектрическому компоненту могут быть газонаполненные, сухие или маслонаполненные. По особенностям установки — накладные, внутренние, наружные или встроенные.

Измерительные трансформаторы тока

Помимо работы с измерительными устройствами измерительный трансформатор тока необходим для защиты от сверхтоков. По классификации они бывают однопроводниковые или с первичной обмоткой.

Измерительные трансформаторы тока редко используются в стандартных квартирах, где для защиты проводки есть автоматы, предохранители и т.д. ТТ необходимы в сетях с повышенными токами, где применяется защита релейного типа. К примеру, система АПВ. Трансформаторы тока в таких случаях нужны для организации питания защитных реле.

Токовый трансформатор имеет несколько технических параметров — номинальное напряжение, максимальное рабочее напряжение, уровень изоляции, частота напряжения, число вторичных обмоток и их точность, ток динамической и термической устойчивости и другие. Основная характеристика — коэффициент трансформации. Вторичный ток имеет унифицированное значение — 5А. Чтобы узнать коэффициент, нужно силу первичного тока поделить на 5. Минимальный ПТ — 5А, а максимальный — 5А.

Измерительные ТТ для счетчиков

Трансформаторы тока для электросчетчиков нужны для их защиты от выхода из строя. Если счетчик подключить к сети напрямую, он сломается из-за чрезмерного рабочего тока. Измерительный ТТ как посредник между сетью и электросчетчиком может снизить значение силы тока до 5А.

На ТТ часто есть маркировка. Вторая буква указывает на механизм:

• О — опорный;
• Ш — шинный;
• Ф — фарфор;
• П — проходной.

Третьим символом обозначают тип изоляции. Л — литой, Г — газовый, а М — масляный. По числам после буквенной маркировки можно определить коэффициент трансформации.

Чаще всего ТТ подключают к трехфазным электросчетчиком. Есть несколько способов присоединения: десятипроводная, семипроводная, звезда, полная, с двумя трансформаторами и т.д.
