Платы

Печатная плата сегодня является основным элементом любого электронного прибора, начиная от обычных бытовых приборов и заканчивая военными высокоточными и космическими устройствами. Использование такой детали позволяет свести до минимума ошибки при монтаже, ускорить его процесс, улучшить внутри устройств и приборов теплоотдачу, повысить уровень производительности, существенно уменьшить габариты и собственный вес аппаратуры, а также обеспечить качество и точность работы устройств стабильно и в заданных пределах.

В каждой отдельной печатной плате объединены в одно общее устройство отдельные компоненты электроники. При этом сама плата обеспечивает между ними и надёжное электрическое соединение. На её основании или подложке нанесена в виде тонких линий необходимая электрическая схема или соответствующий рисунок. Для этого используются специальные печатные проводники. Все детали закрепляются на этой подложке, а их выводы основательно пропаиваются. Помимо этого, на основании печатной платы проделаны специальные переходные или монтажные отверстия, а также ламели, площадки контактов и пр.

В зависимости от количества слоёв фольги, израсходованной для нанесения рисунка или схемы различают платы:

• однослойные;
• двухслойные;
• многослойные.

Последние также подразделяются в свою очередь и сегодня можно купить печатные платы жёсткие, гибкие печатного типа и гибко-жёсткие также печатного типа.

Печатные платы для блоков питания. Порядок и особенности изготовления

Блок питания является основным устройством любой аппаратуры, обеспечивая питанием всех имеющихся элементов. Для экономии пространства, а также надёжности функционирования каждый из таких блоков монтируется на заранее изготовленной печатной плате. Процесс изготовления для всех блоков питания печатных плат начинается всегда одинаково – с поиска заготовки, что называется изоляционной пластинкой. Она должна иметь покрытие фольгой из меди и поэтому является хорошим диэлектриком. После этого на неё наносят ещё дополнительное покрытие, облучают ультрафиолетовыми лучами и затем помещают в раствор травления. Дальше вскрывают поверхность платы специально предназначенным для этого лаком. В результате образуется маска для пайки, чаще всего зелёного цвета.

Для изготовления плат, предназначенных для блоков питания, обычно выбирают двухслойный тип заготовок. Они лучше всего подходят для изготовления электрических схем сложных конструкций. Мало того, такого рода платы, которые имеют металлическую основу, наиболее устойчивые к температурным перепадам. Кроме того, для блоков питания, как правило, выбирают платы печатные гибкого типа. Помимо того, что они отличаются эластичностью основы, как правило, поставляются двусторонними. На них уже проделаны отверстия и есть специально отведённые места, предназначенные для выполнения пайки будущих элементов навесного типа.

Устройство печатных плат и основные этапы их изготовления

Для того, чтобы разработать конкретную печатную плату, необходимо иметь заранее составленную электрическую принципиальную схему, а также ряд необходимых в каждом конкретном случае компонентов. В каждом случае изготовления чипа его составляющие компоненты остаются практически неизменными. Все они легко распознаваемы, поскольку имеют свою форму, цвет, размер и пр. параметры. Основными компонентами печатных плат являются:

• электрическая схема;
• внешний вид панели;
• микросхемы интеграции;
• резисторы;
• конденсаторы;
• разъёмы.

Каждый из перечисленных компонентов имеет своё значение, вид и место на плате. Каждая электрическая схема имеет на пластине нанесённые линии определённой формы, обозначая при этом место установки остальных элементов и устройств. При этом все они соединены между собой.

Печатная плата – это обычный тонкий прямоугольник пластика, иногда размером соответствующим спичечному коробку.

Микросхемы интеграции – это электронные компоненты миниатюрных размеров. Каждая такая схема имеет вид прямоугольной чёрной пластинки из пластика или керамики.

Резисторы и конденсаторы – это отдельные компоненты, отвечающие за прохождение электрического тока по схеме и напряжение.

Каждая из печатных пластин всегда имеет несколько или только одно, присоединённое к ней соединение.

Заказ и изготовление печатных плат в Китае. Особенности и преимущества

Сегодня многие радиолюбители пытаются изготавливать печатные платы самостоятельно для своих нужд. Однако, в домашних условиях добиться заводских стандартов, особенно при небольшом семейном бюджете, довольно сложно. Поэтому выходом из такого положение является приобретение готовых заготовок плат и затем уже самостоятельно, в домашних условиях собирать для необходимого устройства. Но, тут возникает ещё одна проблема. Не всегда наши предприятия, выполняющие производство таких изделий, готовы выполнять единичные заказы на изготовление одной, максимум пяти или десяти таких заготовок. И даже если удастся найти такого производителя, приходится довольно долго ждать, пока сделанный заказ уже окажется дома. Да и стоимость такого заказа с учётом пересылки довольно приличная и не каждый бюджет это потянет.

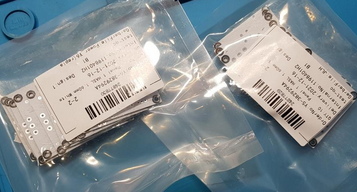

Учитывая все эти проблемы, многие радиолюбители-частники нашли выход в Китае. Несмотря на устоявшееся мнение о низком качестве продукции из Поднебесной, платы печатного типа, изготовленные на предприятиях этой страны, сегодня ничем не хуже признанных мировых авторитетов в этой области. При этом можно заказать изготовление любого количества экземпляров. Мало того,  предприятия китая печатные платы на заказ изготавливают в течение суток-двух. Дальше всё зависит от скорости доставки заказа на указанный адрес. Это и есть основное время ожидания заказчика. И наконец, «вишенка на торте» – стоимость такого заказа в Китае в разы ниже, чем это делают на отечественных предприятиях.

Микросхемы. Понятие, назначение и принцип работы. Основное отличие от печатных плат

Микросхема сегодня – это основной элемент любого устройства электроники или гаджета. Она представляет собой кусочек чёрного материала в форме параллелепипеда, чаще всего, имеющий множество металлических ножек, словно в паука. Такая деталь содержит внутри множество различных компонентов, которые требуются для выполнения определённого рода функции или определённого вычисления. Но основной функцией, которую выполняет этот элемент, является всё же вычисление. Микросхема проводит обработку полученной информации в виде бинарного или двоичного кода, после чего трансформирует или превращает его в электрический импульс или сигнал. Также она выполняет и обратное превращение.

Изготовление микросхем осуществляется массово и практически в одном и том же порядке. Для этого берётся определённой формы фрагмент или кристалл монокристаллического кремния, на котором впоследствии и формируются электрические схемы многих элементов электронного типа. В одном из таких кристаллов могут разместиться одновременно до одного миллиарда полупроводниковых транзисторов.

После изготовления на печатных платах микросхемы устанавливаются согласно заданной заранее электрической схемы. Они припаиваются к плате, после чего соединяются между собой с помощью проводов или дорожек контура.
